Panel de conexión de fibra utilizado en el cableado estructurado del centro de datos

Para facilitar el cableado estructurado del centro de datos, las conexiones de enlace intermedio se adoptan generalmente en los paneles de conexión para acomodar las reconfiguraciones. En un cableado estructurado, todos los conmutadores, servidores y almacenamiento en el centro de datos están representados por puertos individuales en la parte frontal de los paneles de conexión en una ubicación de conexión centralizada llamada área de distribución principal (MDA). La conexión de dos puertos se realiza mediante un cable de conexión simple en la parte frontal de los paneles de conexión en MDA, lo que permite la conectividad instantánea de dispositivo a dispositivo.

Paneles comunes de conexión de fibra utilizados en centros de datos

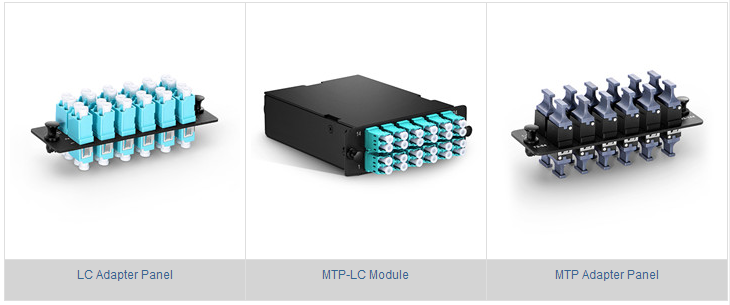

El cableado estructurado es la clave para la planta de cables que es fácil de instalar, gestionar y crecer con las demandas actuales y futuras de las conexiones de centros de datos. Los tres paneles de conexión de fibra más utilizados en el cableado estructurado son los paneles de adaptador LC, los casetes MTP a LC y los paneles de adaptador MTP.

• Paneles de adaptadore LC - Este tipo de módulo de panel de conexión también se conoce como el módulo LC-LC y soporta la conexión de cables troncales con conector LC. El panel de adaptador LC ofrece la pérdida de conector más baja que otros paneles de conexiones.
• Módulo MTP-LC - Este módulo de panel de conexión también se denomina la casete MTP a LC y convierte los cables troncales de MTP a LC. Este tipo de módulo tiene conectores LC en el frente y conectores MTP en la parte posterior.
• Panel de adaptador MTP - Este módulo de panel de conexión soporta los cables troncales de MTP y cada conector MTP soporta 8-12 fibras. El panel de adaptador MTP puede soportar fácilmente 12 conectores MTP y 144 fibras.

Conexiones del panel de conexión de fibra en centros de datos

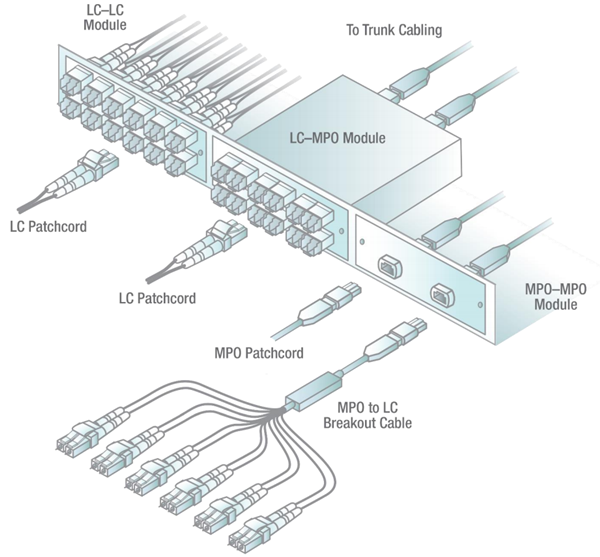

En el panel de conexión de 1 unidad de rack (1RU) dibujado en la figura siguiente, se admite el uso del panel de adaptador LC, el módulo MTP-LC y el panel de adaptador MTP. Estos tres tipos de paneles de conexión soportan los cables troncales terminados con conectores MPO o LC. Los cables troncales se conectan en la parte posterior de los paneles de conexión y los cables con conextores LC o MPO se conectan a la parte frontal del panel. Esta arquitectura modular del panel permite la instalación fácil y las escalas bien. Con las interfaces LC estándares, esta arquitectura de panel admite 36 conectores LC en un panel de 1U. Un rack de 42RU con estos módulos de panel de conexión puede soportar más de mil puertos de fibra óptica (42X36 = 1,512 puertos LC).

Aplicaciones de paneles de conexión de fibra en centros de datos

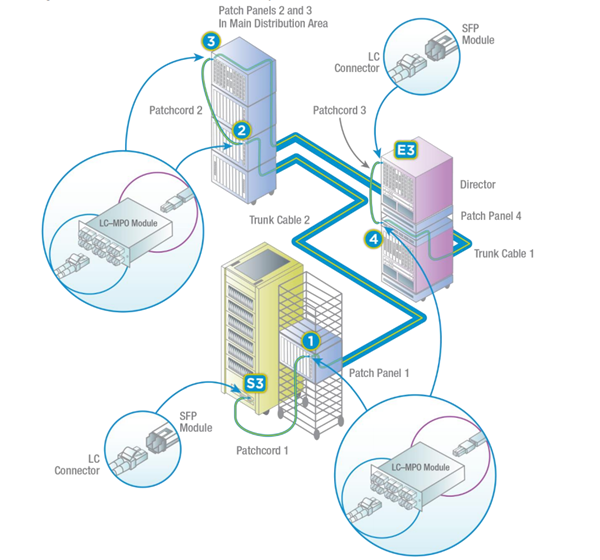

Los centros de datos generalmente usan cuatro enlaces de panel de conexión que tienen dos cables troncales que se irradian de los paneles de conexión en el MDA (se muestra en la figura de abajo). En este caso, cada extremo del cable troncal termina en un panel de conexión, por lo que cuatro paneles de conexión están asociados con un enlace que tiene dos cables troncales. Dos de los paneles de conexión están ubicados en el MDA para conectar cualquier puerto a cualquier otro puerto. Se necesita un cable de interconexión en el MDA para conectar los dos cables troncales y otro cable de interconexión en cada extremo del enlace para conectarlos a los módulos ópticos. Este acoplamiento del panel de conexión de cuatro fibras tiene dos cables troncales, tres cables de interconexión y cuatro paneles de conexión.

Conclusión

Los enlaces de fibra óptica se utilizan para conectar miles de puertos en centros de datos masivos. La mayoría de los enlaces de centros de datos utilizan MMF y enlaces de soporte con dos cables troncales y cuatro paneles de conexión. En los despliegues grandes, también se necesitan más conexiones en más paneles de conexión en un enlace y se deben gestionar la pérdida por inserción y la longitud del enlace. Como los tres paneles de conexión más utilizados en los centros de datos, los paneles de adaptador LC, los casetes MTP a LC y los paneles de adaptador MTP desempeñan un papel crucial en el despliegue de cableado estructurado. Todos estos tres paneles de conexión se proporcionan en FS.COM con alta calidad y bajo precio.
